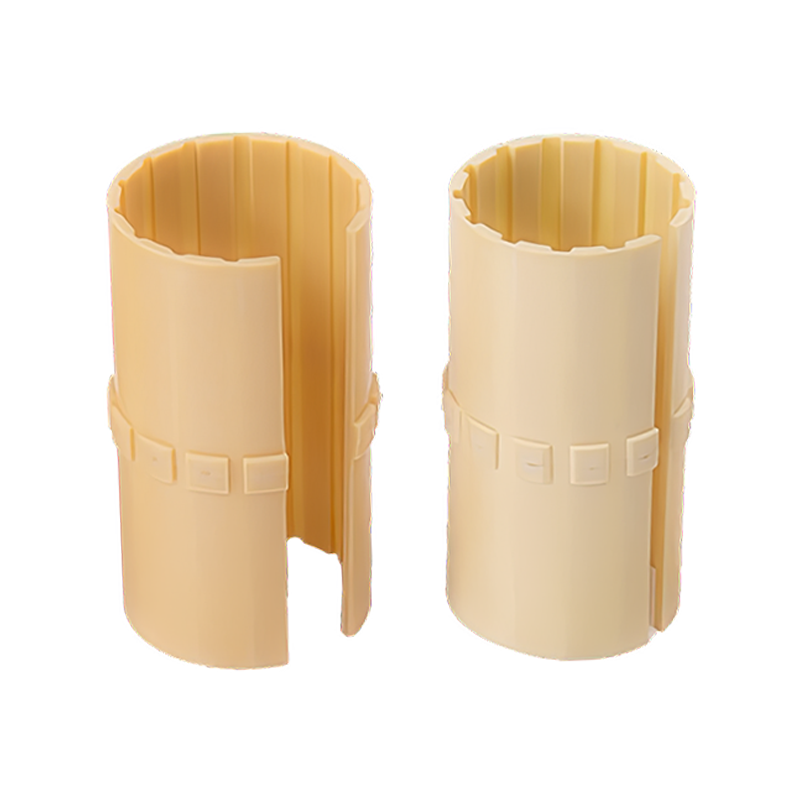

HZ-LIN Scannán sleamhnáin imthacaí plaisteacha innealtóireachta séalaithe Soláthraithe, Cuideachta

HZ-LIN Scannán sleamhnáin imthacaí plaisteacha innealtóireachta séalaithe

Tá Scannán Sleamhnáin Imthacaí Plaisteacha Innealtóireachta HZ-LIN déanta as polaiméirí treisithe snáithíní chun cinn atá leabaithe le bealaí soladacha, rud a chinntíonn friotaíocht caitheamh eisceachtúil agus oibriú saor ó chothabháil. Ligeann a chumasc optamaithe de bhonn-roisín, de shnáithíní athneartaithe, agus de cháithníní bealaí micrea-ionchamhlaithe laghdú frithchuimilte comhsheasmhach thar ualaí agus luasanna éagsúla.

Ábhar: Maitrís plaisteach innealtóireachta ard-neart (m.sh., POM, PA66) le bealaí soladach leabaithe (PTFE, graifít).

Dearadh:
Féin-bhealaithe trí scaoileadh rialaithe cáithníní bealaí faoi ghluaisne.
Creimeadh-resistant, ceimiceach-támh, agus imdhíonach ar iontráil deannaigh.
Meáchan éadrom le neart comhbhrúiteach ard (suas le ualach statach 120MPa).

Feidhmíocht:
Comhéifeacht frithchuimilte íseal (μ=0.05–0.15) trasna -40°C go 120°C.
Luach PV den scoth (≤1.5 MPa·m/s) le haghaidh feidhmeanna dinimiciúla.
Ionsaíonn sé ábhar salaithe crua gan cur isteach ar shláine an dromchla.
Feidhmchláir: Córais iompair, innealra pacáistithe, maighdeáin talmhaíochta, agus hailt rothlacha ísealluais.

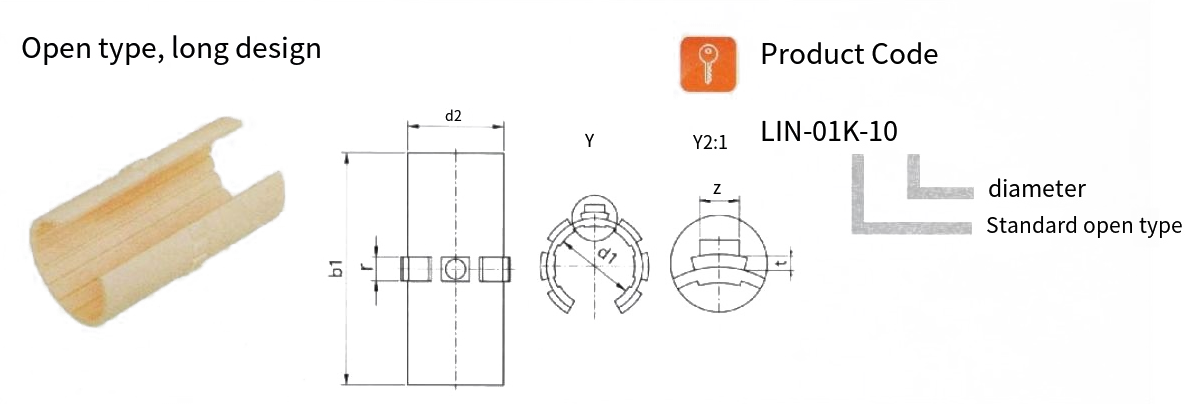

Oiriúnach do shafts tacaíochta
Méid: mm

Cód Táirge	d1	lamháltas	D2	b1	r	t	Le	Meáchan g
LIN-01-10	10	0.030 0.070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0.030 0.070	14	31	3	0.8	3	1.16
LIN-01-16	16	0.030 0.070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0.030 0.070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0.030 0.070	28	57	5	0.8	A	6.98
LIN-01-30	30	0.040 0.085	34	67	5	0.8	4	12.35
LIN-01-40	40	0.040 0.065	44	79	6	1.3	5	20.18
LIN-01-50	50	0.050 0.100	55	99	7	1.3	6	38.60

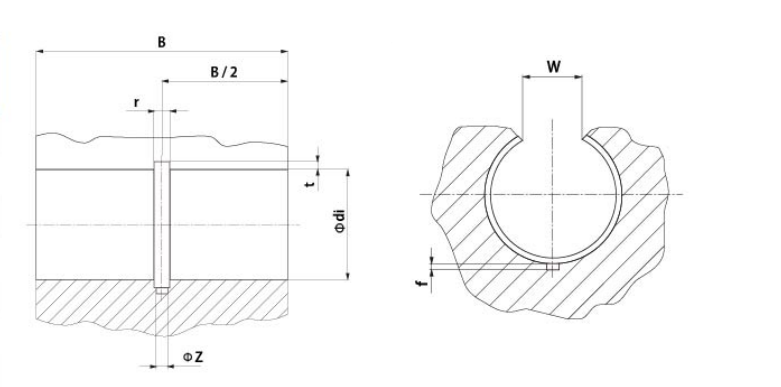

Tástáil líníochta cóimeála don pholl bonn den scannán sleamhnáin LN-01
Méid: mm

Cód Táirge	Ais Φ	de H7	b h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

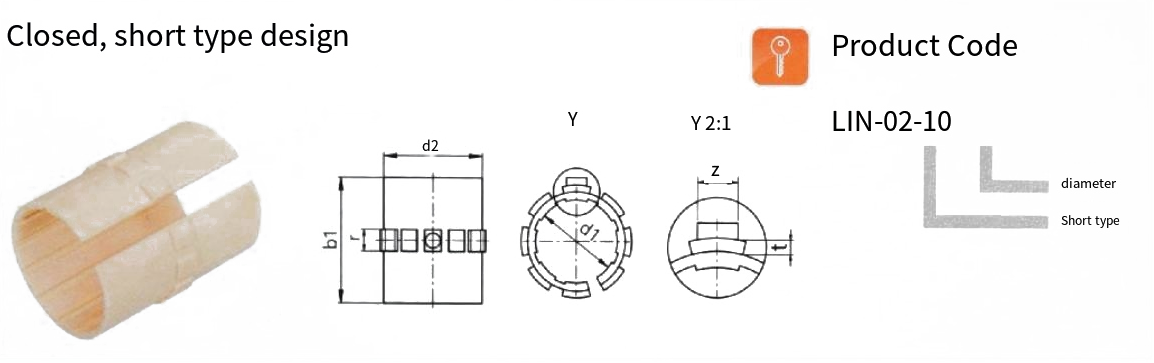

Scannán sleamhnáin LIN

Méid: mm

Cód táirge	d1	Earráid phoiblí	D2	b1	r	t	z	F uasluach dinimic P=5MPa[N]	F uasluach staid statach P=35MPa[N]	Meáchan g
LIN-02-10	10	0.030 0.070		25		0.8	2.5	650		1.02
LIN-02-12	12	0.030 0.070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0.030 0.070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0.030 0.070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0.030 40.070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0.040 0.065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0.040 0.065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0.040 0.086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0.050 0.100	56	69	7	1.3	6	8750	61250	32.56

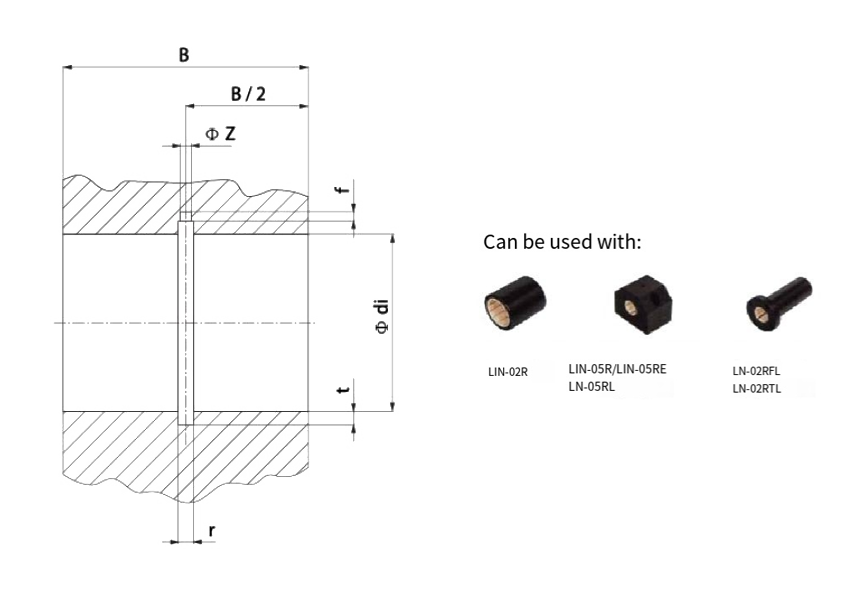

Tástáil líníochta cóimeála don bhunpholl den scannán sleamhnáin LN-02
Méid: mm

Cód táirge	acastóir Φ	di H7	b h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
