Imthacaí sleamhnáin phlaisteacha Innealtóireachta HZ-GSM Soláthraithe, Cuideachta

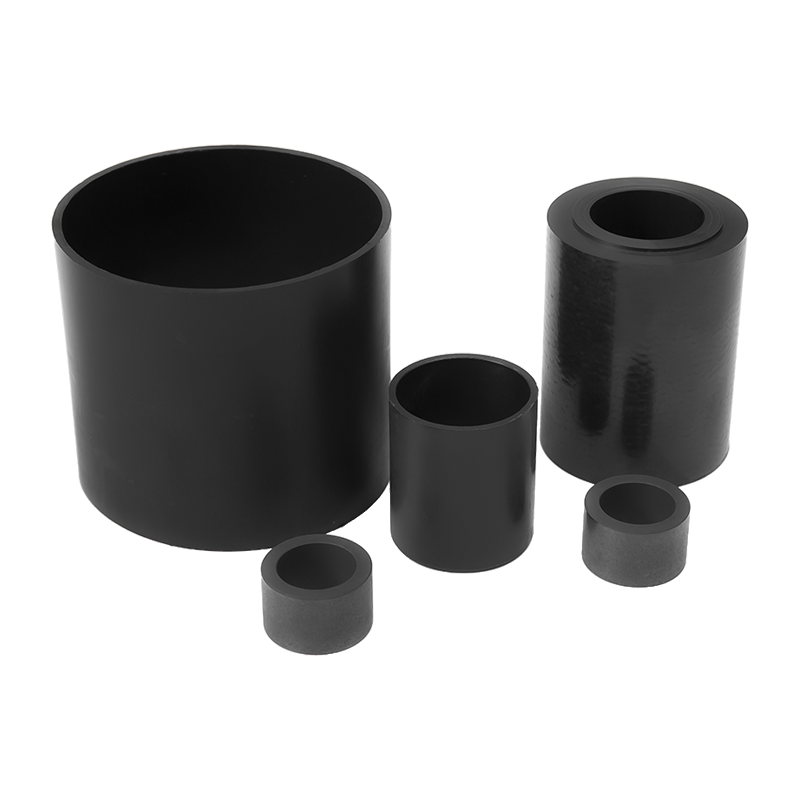

Imthacaí sleamhnáin phlaisteacha Innealtóireachta HZ-GSM

An t-ábhar G is mó tóir ar domhan. Is féidir le imthacaí sraith G freastal ar riachtanais éagsúla éagsúla i raon leathan réimsí - tá siad fíor-ildánach. I measc na n-iarratas tipiciúla tá ualaí deiridh meán go hard, teocht oibriúcháin mheasartha, agus luasanna.

Oibriú tirim, cothabháil saor in aisce
Friotaíocht a chaitheamh
Frithsheasmhach in aghaidh deannaigh agus salachar
Torann íseal, saor ó thruailliú
cóimheas ardfheidhmíochta-praghas

Ócáidí oiriúnacha:
Iompar eacnamaíoch uileghabhálach
Oibriú tirim saor ó chothabháil
taiseadh
Friotaíocht chaitheamh ard
Frithsheasmhach in aghaidh deannaigh agus salachar
cóimheas ardfheidhmíochta-praghas
In ann ualaí measartha go hard a sheasamh
Luas oibriúcháin faoi bhun an mheáin
A úsáidtear le haghaidh luascadh agus gluaiseachtaí rothlach

Neamhbhainteach maidir le:
Nuair is gá poill a dhruileáil ar dhromchla an bhalla
Nuair is gá friotaíocht caitheamh den scoth
Nuair is gá friotaíocht ceimiceach uilíoch
Má tá an teocht fós os cionn 130 ℃
Úsáidte le haghaidh feidhmchláir faoi uisce

Tábla airíonna ábhar imthacaí plaisteacha

Feidhmíocht ghinearálta		Imthacaí cuspóir ginearálta	Go tapa agus saineolaí ar ghluaiseachtaí mall	Tá tiús an bhalla soladach agus turraing-ionsú	Gach seafta den chineál marathon úsáidtear	Ard-tech speisialtóirí fadhbanna resistant to teochtaí arda	ionsúiteacht íseal agus eacnamaíoch	Cuspóir ginearálta le friotaíocht ard meáin	Is féidir dul i dteagmháil le bia	Ard-ualach iarratais
		G	J	M	I	X	p	H	A	C
	dlús	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	dath	Liath dorcha	buí	Carbón dubh	buí	dubh	dubh	liath	bán	dubh
	Uasmhéid ionsú uisce ag 23°C/50% taiseachas coibhneasta [% meáchain]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Uas-ionsú uisce [% meáchain]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Comhéifeacht frithchuimilte sleamhnáin in aghaidh seafta cruach [μ]	0. 08- 0.15	0. 06- 0.18	0. 18- 0.40	0. 08- 0.23	0. 90- 0.27	0. 06- 0.21	0. 07- 0.20	0. 05- 0.23	0. 05- 0.15
	Uasmhéid PV (rith tirim)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Airíonna meicniúla	Modal elasticity [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Neart teanntachta ag 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Neart comhbhrúiteach [MPa]	78	60	52	61	100	66	81	78	89
	Dromchla statach uasta incheadaithe brú (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Cladach D cruas	81	74	79	77	85	75	87	76	83
physical and thermal properties	Teocht uasta in oibríocht leanúnach [°C]	130	90	80	90	250	130	200	90	135
	Teocht uasta le linn oibríocht ghearr [°C]	220	120	170	180	315	200	240	110	155
	Íosteocht oibriúcháin [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Seoltacht theirmeach [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Comhéifeacht leathnú teirmeach (ag 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Seoltacht leictreach	Friotaíocht toirte [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Seoltacht leictreach	Friotaíocht Dromchla [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Cloíonn na toisí caighdeánacha méadracha le haghaidh imthacaí sleamhnáin le caighdeán ISO3547-1, agus soláthraítear toisí speisialta

Cineál				Méid
Ábhar	Sraith díreach	Córas méadrach	bearradh	Ier meridian d1	Trastomhas seachtrach d2	Fad b
G	S	M	b	08	10	08
J	s	M	b	08	0	08
I	S	M	b	08	0	08
H	s	M	b	08	0	08
X	s	M	b	08	10	08
A	s	M	b	08	10	08

2) An gaol idir chamfer agus d1 2) Tiús <1mm, chamfer = 20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0.3 0.5 0.8 1.2

d1	d1 earráid phoiblí E10	d2	Poll suíocháin H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
